TQ105萬幫新能源項目螺旋坡道為框剪結構，內筒結構為墻柱，外筒為框架柱，坡道寬度6.75m，標準層高3.5m，共7層。該項目為天啟建設有限公司首例雙螺旋坡道項目。螺旋坡道施工前，項目團隊詳細考察、觀摩了萬幫數字能源股份有限公司已有的雙螺旋跑道，為后續施工起到了積極的作用。調研后項目部針對雙螺旋坡道施工重`點、難點及細節，召開了專項研究會議。

施工部署

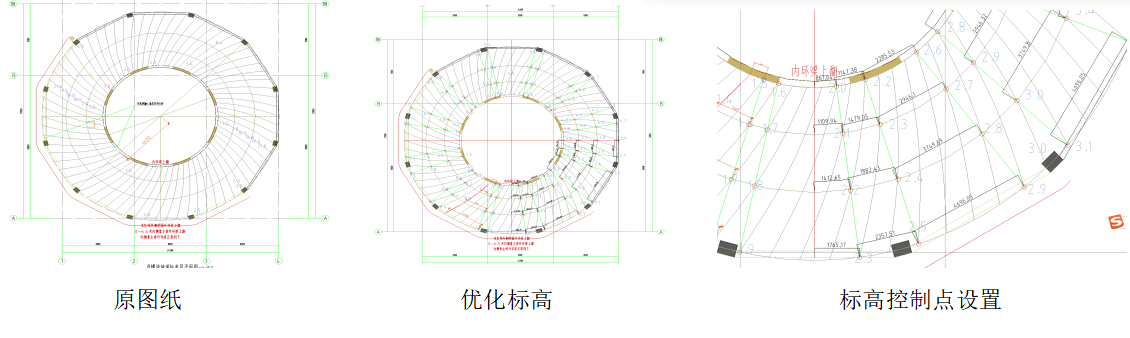

1、標高深化

由于螺旋坡道原圖紙標高部分并不明確（包括坡比）。項目部與設計院溝通后將螺旋坡道部位標高控制點進行了深化。將螺旋坡道劃分為四個區域，每個區域需放出6道控制點位線，每道控制線都有四個高度控制點，每個點位高差10cm。放出控制線后，通過水平拉通線的方式控制曲面高度。詳見下圖：

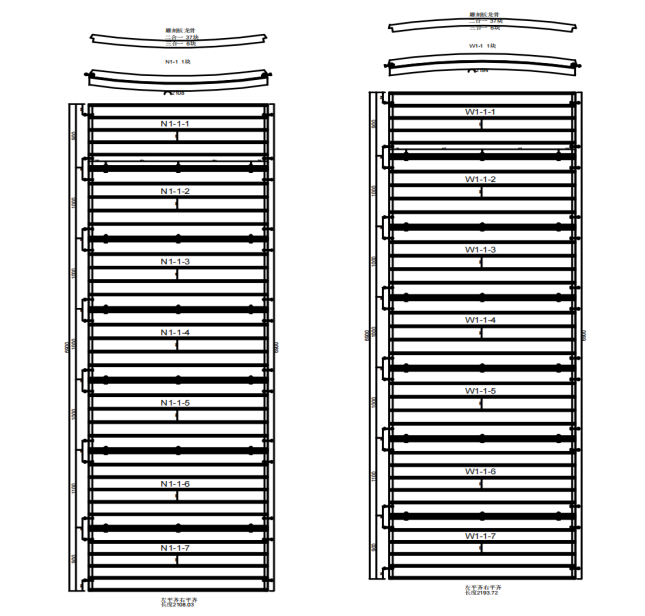

2、異型模板配模方案

異形模板配模經項目部與供應商單位溝通后，按螺旋坡道屋面高度進行配模，只配備一個作業段，共計面積224.32㎡。

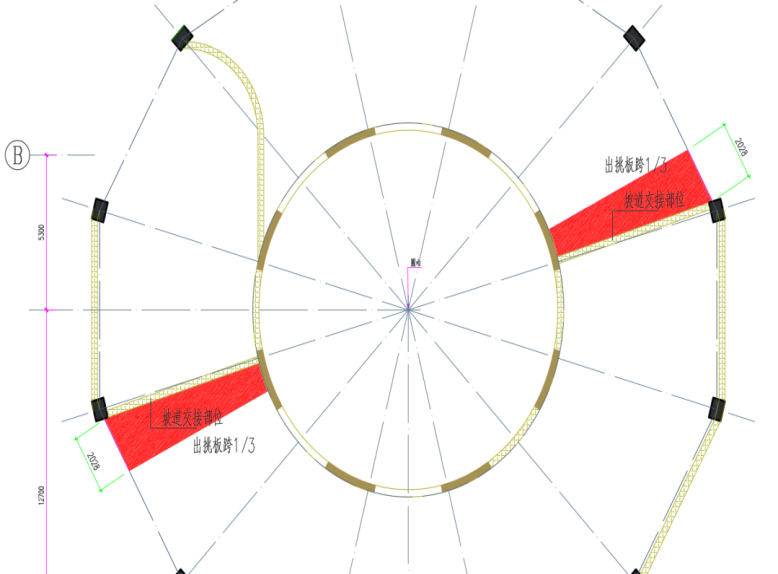

3、施工縫處理

澆筑混凝土前，施工縫混凝土表面必須進行鑿毛處理，剔除浮動石子，并徹底清除施工縫處的松散游離等部分，既而用壓力水沖洗干凈。充分濕潤后，刷1：1水泥砂漿一道，方可進行上層混凝土澆筑。混凝土下料時要避免靠近縫邊，機械振搗點距縫邊30cm，縫邊人工插搗，使新舊混凝土結合密實。施工縫留置在兩側坡道交界部位挑出板跨1/3處。

4、施工順序部署

經商討，我們將螺旋坡道劃分為8個作業段。每層汽車坡道分2次澆筑，主體結構澆筑前需將下層汽車坡道施工完成后方可澆筑，所以汽車坡道施工需提前進行。車間一主體結構20天一層，汽車坡道單次施工天數需在10天內完成。

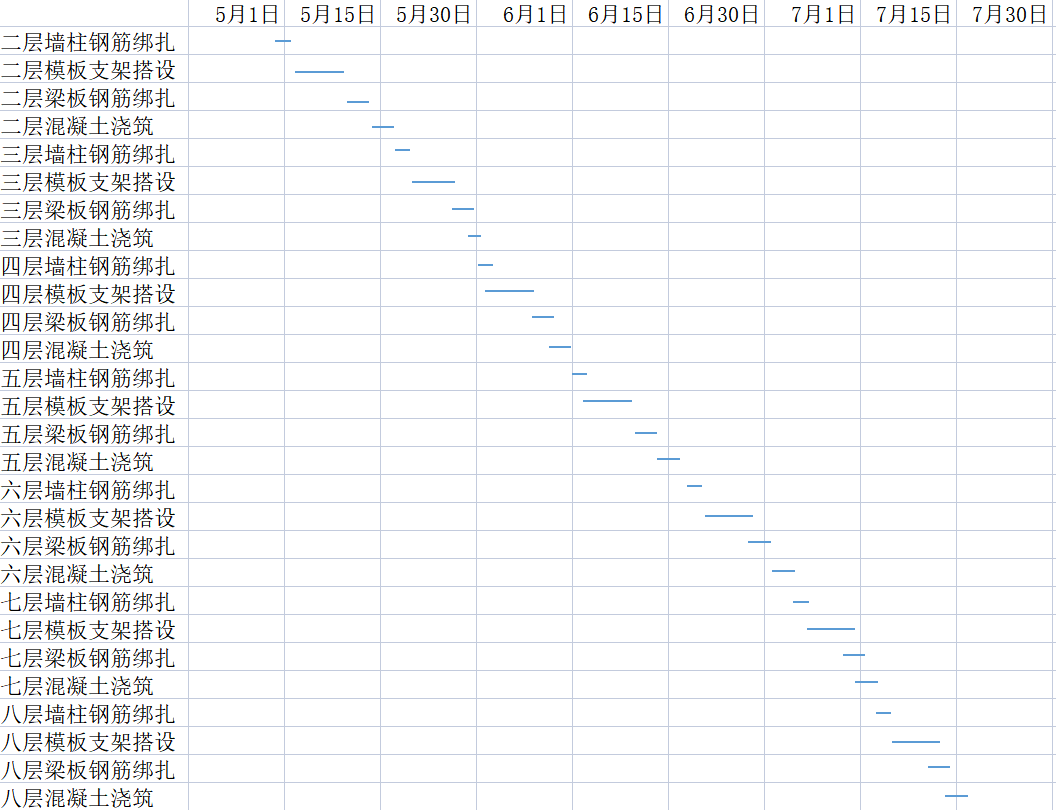

5、進度計劃安排

本項目根據圖紙利用廣聯達BIM，將雙螺旋坡道部位進行了建模。由于螺旋坡道部位與原有車間部位留有伸縮縫，且高度部分樓層面重合部位不多，所以將螺旋坡道部分單獨進行策劃并編排了施工進度計劃。

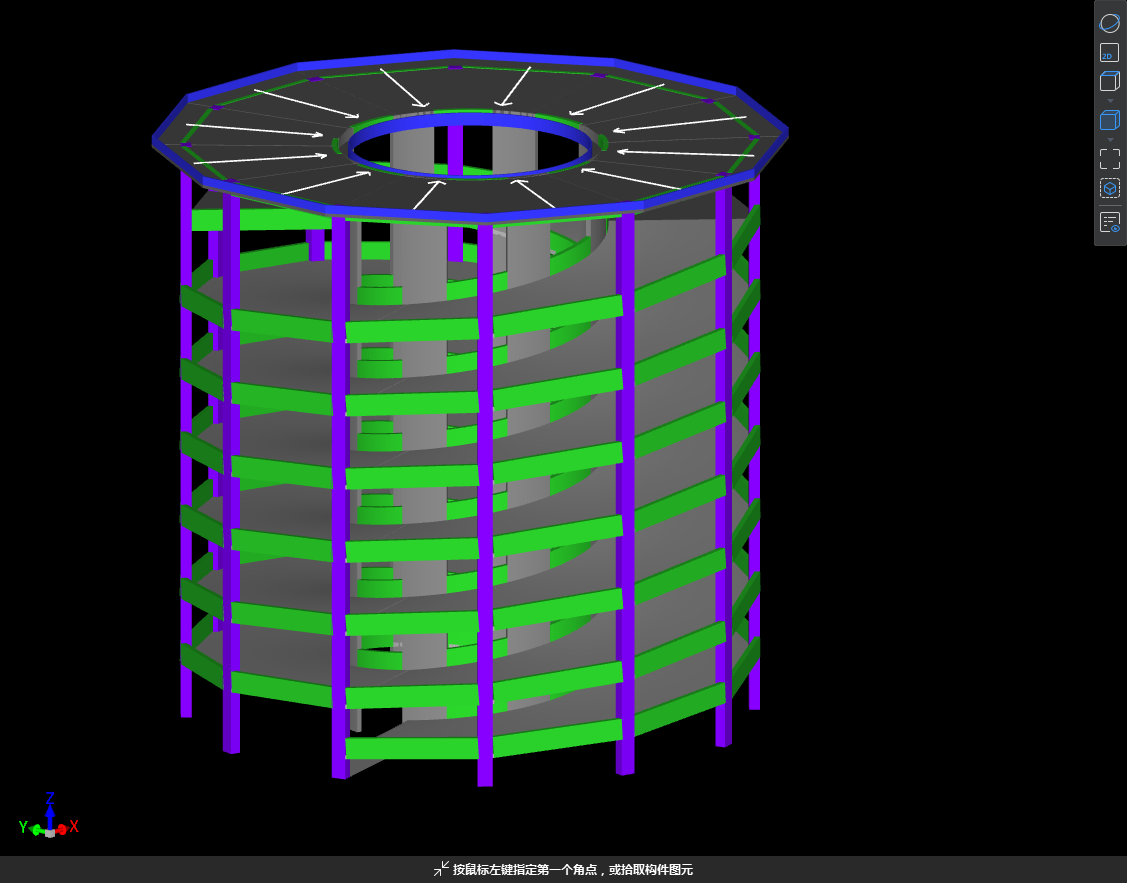

6、BIM模型效果圖

總結

雙螺旋坡道巧妙的利用了類似DNA雙螺旋的空間特點,在傳統的螺旋汽車坡道投影線內設置了2個呈180°軸心對稱，坡道面互相平行的剪刀汽車坡道，從而實現了1個螺旋空間2個坡道的目的,進而達到減少至少1個螺旋空間所占面積的目的。地面層相比傳統螺旋坡道可至少減少一個螺旋坡道數量,總圖車流流線更易組織，使建筑布局更加靈活。
